توضیحات محصول

با تهیه یک کمپرسور اسکرو تزریق روغن برای گیاهان مستقیماً از زنجیره تأمین DECHUAN، تأسیسات خود را به طور قابل اعتماد حفظ کنید. دارای انتقال دنده با بار بالا و چیدمان روتور بهینه شده است که زمان خرابی را برای عملیات شیفت طولانی کاهش می دهد.

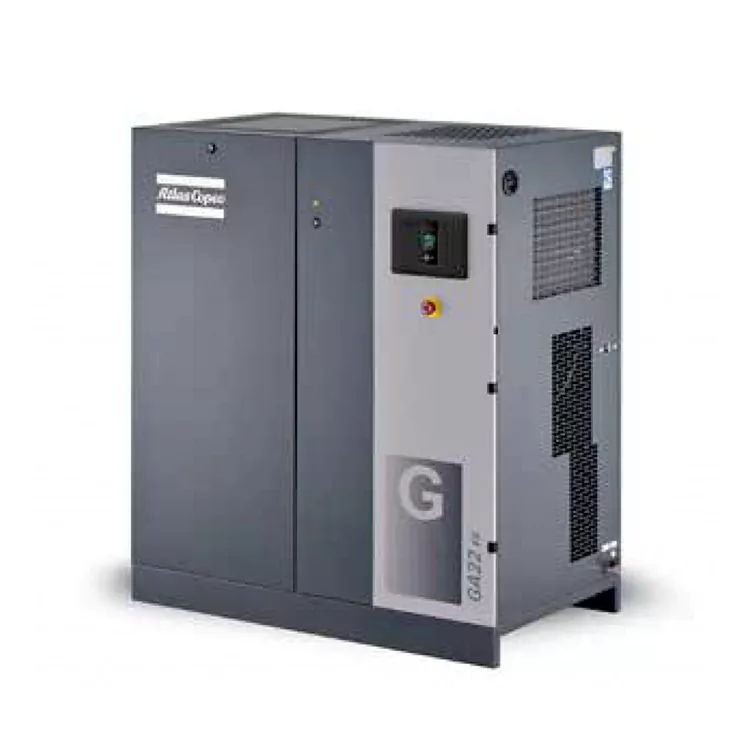

Oil Injected Screw Compressor for Plants

پاسخگویی به نیازهای تولید مستمر 24/7 کارخانه ای

در تاسیسات صنعتی بزرگ مانند کارخانه های فولاد، کارخانه های شیمیایی و کارگاه های ماشین آلات سنگین، سیستم هوای فشرده یک ابزار حیاتی است. اگر یک کمپرسور هوای سطح پایین بیش از حد گرم شود، فشار خط را کاهش دهد یا به طور غیرمنتظره ای در حین اوج شیفت کاری خاموش شود، می تواند کل خطوط تولید خودکار را متوقف کند و منجر به هدر رفت مواد گران قیمت، کار بیکار و تاخیر شدید در تحویل شود.

کمپرسور اسکرو تزریق روغن برای گیاهان به طور خاص برای رسیدگی به این شرایط سخت و پر بار کارخانه طراحی شده است. این دستگاه که با اجزای درجه بالا ساخته شده است، از جمله یک موتور الکتریکی سنگین با درجه IP55 و یک چرخ دنده جفت مستقیم، برای یک چرخه کار مداوم 100٪ رتبه بندی شده است. این به طور قابل اعتماد روز و شب در شرایط سخت کار می کند و اطمینان حاصل می کند که کارخانه شما یک منبع پایدار و مداوم هوای فشرده را حفظ می کند تا خطوط مونتاژ اصلی شما به خوبی کار کنند.

Oil Injected Screw Compressor for Plants

پارامترهای عملکرد فنی و ردپای فیزیکی

معیارهای عملکرد زیر حجم بالای تحویل هوای رایگان ارائه شده توسط سیستم های هوای کارخانه صنعتی ما را برجسته می کند.

پارامترهای فنی سری GA

مدل	حداکثر میله فشار کاری (e)	حداکثر فشار کاری psi	جریان FAD l/s	جریان FAD m³/min	FAD Flow cfm	قدرت موتور کیلووات	قدرت موتور اسب بخار	سطح نویز dB(A)	وزن استاندارد کیلوگرم	وزن استاندارد پوند	وزن با کارایی کامل کیلوگرم	وزن پوند با کارایی کامل	اندازه خروجی
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

پارامترهای عملکرد واحد آزمایش شده مطابق با ISO 1217، Ed.3، Annex C-1996 سطح نویز مطابق با ISO 2151 / Pneurop / CagiPN8NTC2 است.

شرایط آزمون مرجع:

· فشار ورودی مطلق: 1 بار

· دمای ورودی هوا: 20 درجه سانتی گراد نقطه شبنم فشار خشک کن داخلی برای GA 11-26: 5 درجه سانتی گراد

جریان FAD تحت فشارهای عملیاتی زیر اندازه گیری می شود:

· مدل های 7.5 بار در 7 بار تست شده است

· مدل های 8.5 بار در 8 بار تست شده است

· مدل های 10.5 بار در 10 بار تست شده است

· 13 مدل نوار تست شده در 12.5 بار

جدول داده های مدل های خشک کن یکپارچه GA11/15/18/22/26*/30

مدل	حداکثر فشار کاری نوار استاندارد (e)	حداکثر فشار کاری - psig استاندارد	حداکثر فشار کاری - نوار عملکرد کامل (e)	حداکثر فشار کاری - عملکرد کامل psig	جریان FAD l/s	جریان FAD m³/min	FAD Flow cfm	قدرت موتور کیلووات	قدرت موتور اسب بخار	سطح نویز dB(A)	وزن استاندارد کیلوگرم	وزن با کارایی کامل کیلوگرم	اندازه خروجی
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

پارامترهای عملکرد واحد تست شده مطابق با ISO 1217، Ed.3، Annex C-1996 سطح نویز مطابق با ISO 2151 / Pneurop / CagiPN8NTC2 است.

شرایط آزمون مرجع:

· فشار ورودی مطلق: 1 بار

· دمای ورودی هوا: 20 درجه سانتی گراد نقطه شبنم فشار خشک کن داخلی برای GA 11*30: 2 درجه سانتی گراد ~ 3 درجه سانتی گراد

جریان FAD تحت فشارهای عملیاتی زیر اندازه گیری می شود:

· مدل های 7.5 بار در 7 بار تست شده است

· مدل های 8.5 بار در 8 بار تست شده است

· مدل های 10.5 بار در 10 بار تست شده است

· 13 مدل نوار تست شده در 12.5 بار

عملیات مستمر در یک کارخانه شیمیایی

یک مرکز بزرگ پردازش شیمیایی در ژجیانگ، یک کمپرسور قدیمی تسمه محور را برای راه اندازی دریچه های انتقال مواد پنوماتیک خود راه اندازی می کرد. از آنجایی که سیستم هوا در معرض گرد و غبار شیمیایی ریز و دمای محیط گرم قرار داشت، تسمه های محرک به طور مکرر می لغزیدند و به سرعت فرسوده می شدند و باعث خاموشی غیرمنتظره خطوط دو بار در ماه می شد که هزینه تولید بیش از 8000 دلار را برای کارخانه از دست می داد.

DECHUAN این مشکل را با نصب کمپرسور پیچی تزریق روغن سنگین برای گیاهان (مدل GA26) برطرف کرد. تیم فنی ما سیستم چرخ دنده مستقیم را با موتور با راندمان بالا با درجه IP55 راه اندازی کرد. در طول هجده ماه کارکرد مداوم 24 ساعته، کمپرسور مشکلات لغزش تسمه صفر یا خرابی موتورهای مرتبط با گرد و غبار را تجربه کرده است، که خطوط انتقال مواد را به خوبی اجرا می‌کند و باعث صرفه‌جویی در ساعات کار تعمیر اضطراری می‌شود.

ویژگی های مهندسی صنایع سنگین

1. قاب موتور دارای رتبه IP55: محفظه موتور کاملاً مهر و موم شده از نشستن گرد و غبار، شن و رطوبت کارخانه در هوا بر روی سیم پیچ های داخلی جلوگیری می کند و از اتصال کوتاه برقی جلوگیری می کند.

2. انتقال دنده مقاوم: از یک مجموعه گیربکس کارآمد برای انتقال نیرو به طور مستقیم به روتورها استفاده می کند، کار کشش معمولی تسمه را حذف می کند و از تلفات قدرت ناشی از لغزش جلوگیری می کند.

3. خنک کننده سیال با ظرفیت بالا: طرح بزرگ پس کولر روغن و هوا دمای داخلی را پایین نگه می دارد و از نازک شدن روغن حتی در شیفت های طولانی تابستان جلوگیری می کند.

Oil Injected Screw Compressor for Plants

سوالات متداول تدارکات فنی

س: چه طراحی جزء به کمپرسور اسکرو تزریق روغن اجازه می دهد تا چرخه های بار کامل مداوم را مدیریت کند؟

A: کمپرسور با یک سیستم انتقال دنده مستقیم به جای یک مجموعه تسمه استاندارد ساخته شده است. این پیکربندی چرخ دنده با بار بالا، لغزش تسمه و اتلاف نیرو را از بین می برد، انتقال توان قابل اعتماد و کاهش تعمیر و نگهداری را تحت عملکرد مداوم فراهم می کند.

س: سیستم چگونه از ورود آلودگی ذرات معلق در هوا به روتورهای پیچ جلوگیری می کند؟

پاسخ: کمپرسور اسکرو تزریق روغن برای گیاهان دارای یک فیلتر ورودی هوا با راندمان بالا است که ذرات ریز گرد و غبار صنعتی را قبل از ورود به محفظه تراکم به دام می اندازد و از اجزای داخلی در برابر سایش زودرس محافظت می کند.

س: فاصله سرویس توصیه شده برای عنصر جداکننده هوا و روغن چقدر است؟

پاسخ: در شرایط عادی کارکرد کارخانه، عنصر جداسازی عمودی سنگین باید هر 4000 ساعت عملیاتی تعویض شود تا عملکرد بهینه حفظ شود و انتقال روغن زیر آستانه استاندارد باقی بماند.
