کمپرسور هوای سیار دیزلی

مرجع محصول

محدوده استاندارد عرضه

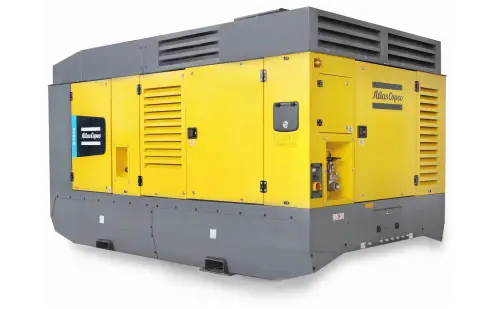

کمپرسورهای اطلس کوپکو X1300، Y1300 و XRS 1500-20 کمپرسورهای پیچی دو مرحله‌ای با تزریق روغن، بی‌صدا هستند که از موتور دیزلی کامینز شش سیلندر خنک‌شونده مایع استفاده می‌کنند.

این واحد از دو عنصر کمپرسور با کارایی بالا، موتور دیزل، خنک‌کننده، جداسازی هوا/روغن و سیستم‌های کنترل تشکیل شده است - که همگی در یک محفظه فولادی پوشش داده شده با قدرت صدا محصور شده‌اند.

توجه ویژه ای به کیفیت کلی محصول، کاربر پسند بودن، سهولت سرویس دهی و عملکرد اقتصادی برای اطمینان از بهترین هزینه مالکیت داده شده است.

مدل های موجود

ویژگی ها

• DrillAir™

• Oiltronix™ V2

• 3% صرفه جویی اضافی در سوخت

• مفهوم جدید کشتی جداکننده روغن

• XPR

• تقویت جریان پویا

مزایا

• افزایش 30 درصدی سرعت حفاری و پوشش وسیع کاربرد با یک کمپرسور

• قابلیت اطمینان بالای سیستم، جلوگیری از تشکیل آب در سیستم روغن کمپرسور و طول عمر بیشتر عنصر

• هیچ شیر تنظیم دستی یا خطوط تنظیم فشار، مشکلات انجماد مرتبط با آنها را برطرف نمی کند

• 1 ساعت برای تغییر OSE صرفه جویی کنید

• ارائه دامنه گسترده برای پوشش برنامه های بیشتر

• 10% جریان بیشتر در حین شستشو و لایه برداری مجدد ساقه ارائه دهید

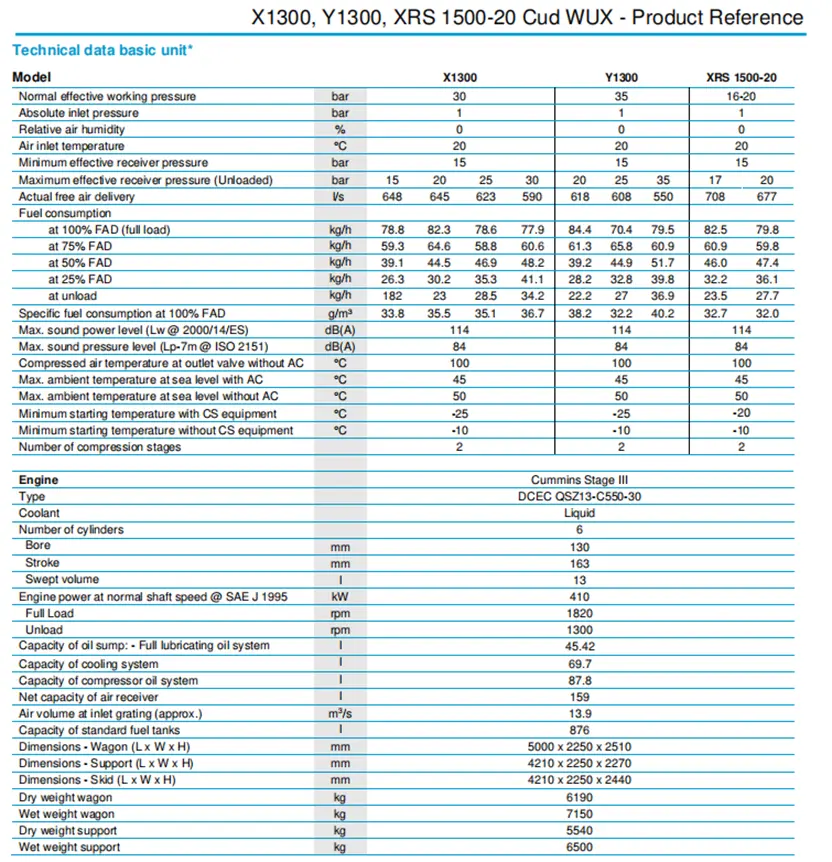

پارامترهای فنی

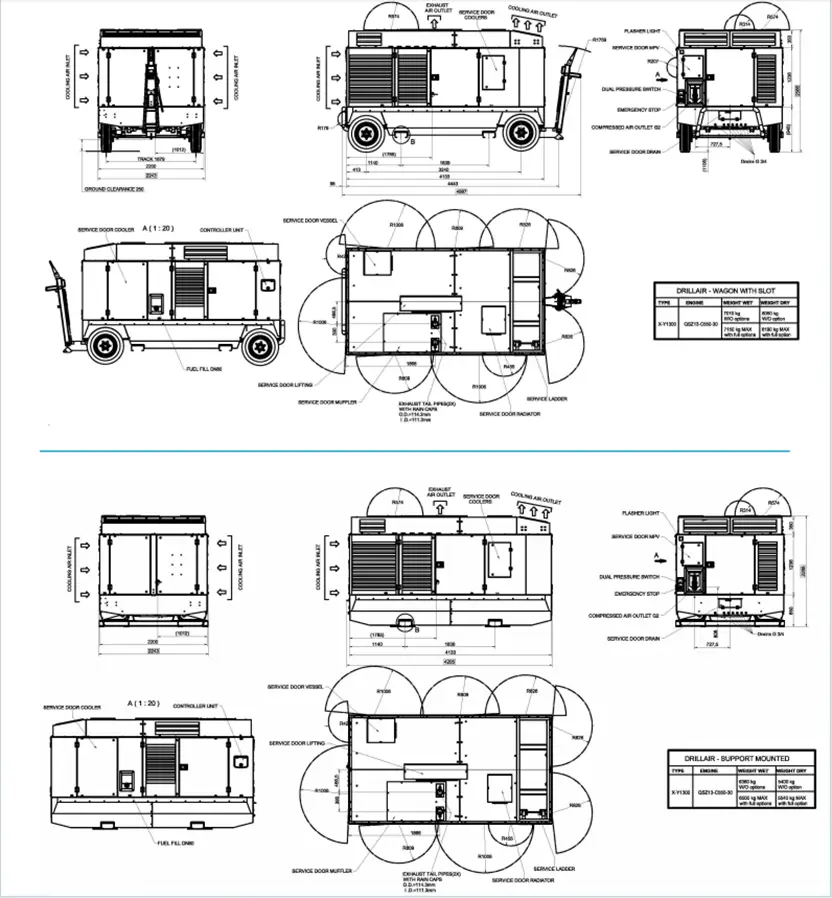

مشخصات و ابعاد

داده های اصلی

عنصر کمپرسور

کیفیت یک کمپرسور را می توان از طریق قابلیت اطمینان، کارایی و دوام عنصر کمپرسور مورد استفاده اندازه گیری کرد. طی چندین دهه تخصص در طراحی عناصر کمپرسور، نتیجه تولید کارآمدترین و قابل اعتمادترین کمپرسورهای موجود در بازار است.

جداکننده هوا/روغن

جداسازی هوا و روغن از طریق یک جداکننده روغن گریز از مرکز همراه با یک عنصر فیلتر انجام می شود.

این جداکننده که برای حداکثر فشار کاری بالاتر طراحی شده است، مجهز به شیر ایمنی فشار بالا، شیر فشار حداقل، شیر دمنده خودکار و تنظیم کننده فشار است.

سیستم خنک کننده

موتور با خنک کننده مایع و اینترکولر و کمپرسور با خنک کننده روغن ارائه می شود. سیستم خنک کننده به طور مناسب برای عملکرد مداوم در شرایط محیطی تا دمای 50 درجه سانتیگراد با تمام درهای سایبان بسته طراحی شده است.

سیستم تنظیم کمپرسور

سیستم تنظیم کننده کمپرسور هوای سیار دیزلی متشکل از فیلترهای هوا، گیرنده هوا/ جداکننده روغن، عنصر کمپرسور، مجموعه دریچه ورودی با دریچه ورودی و دریچه دمنده است. همه توسط یک سیستم تنظیم الکترونیکی کنترل می شود.

سیستم تنظیم متغیر کنترل کامل فشار و جریان کمپرسور را می دهد. فشار رگ و جریان خروجی را با اندازه گیری فشار هوا و دمای هوا در چندین نقطه کنترل می کند و دریچه ورودی هوا، دور موتور و سوپاپ خروجی مربوط به مقادیر اندازه گیری شده را کنترل می کند.

مصرف سوخت اقتصادی توسط تنظیم کننده سرعت کاملاً اتوماتیک و بدون گام تضمین می شود که سرعت موتور را با تقاضای هوا تطبیق می دهد.

خروجی های تخلیه

هوای فشرده از 1 x G2 در دسترس است.

موتور

موتور دیزل کامینز

کمپرسور هوای سیار با موتور دیزلی توسط موتور دیزلی کامینز QSZ13-C550-30 با مایع خنک می شود. نیروی موتور از طریق یک کوپلینگ سنگین به عنصر کمپرسور منتقل می شود.

سیستم برق

X1300، Y1300 و XRS 1500-20 مجهز به سیستم الکتریکی زمین منفی 24 ولت هستند.

ابزار دقیق - XC4003

پانل کنترل XC4003 در جلوی سایبان کمپرسور قرار دارد.

کنترلر بصری Atlas Copco XC4003 به راحتی با تمام عملکردها به راحتی در نوک انگشتان شما کار می کند. کنترل کننده همچنین سیستم عامل ECU موتور و تعدادی هشدار ایمنی و خاموش شدن در پارامترهای مختلف را مدیریت می کند (فهرست زیر).

عملکرد کنترلر XC4003:

• صفحه اصلی

- فشار کشتی

- سطح سوخت

- ساعات اجرا

- دور در دقیقه

- CFM جریان هوا

• تنظیمات عمومی

- بازسازی ثابت DPF

- عیب یابی موتور

- شروع / بار / توقف خودکار

- زبان ها

- واحدهای اندازه گیری

• اندازه گیری ها

- مصرف سوخت

- دمای مایع خنک کننده موتور

- دمای عنصر کمپرسور

- فشار کشتی

- بار موتور

- فشار روغن موتور

- بار دوده DPF

- دمای سوخت

- ولتاژ باتری

- فشار تنظیمی

- ساعت های بارگیری / تخلیه شده

- شروع های موفق / ناموفق

- تایمرهای سرویس (2)

• کنترل های عملیاتی

- جریان یا فشار کاری از پیش تعیین شده

• خدمات

- روند داده ها

- پشتیبان گیری از پروژه

• زنگ هشدار

- آلارم های فعال

- تاریخچه ثبت رویداد

- تاریخچه ثبت زنگ هشدار

دستگاه های ایمنی

کمپرسور استاندارد مجهز به وسایل ایمنی برای کمپرسور و موتور است. دستگاه به طور کامل خاموش خواهد شد در موارد زیر:

- دمای روغن موتور بیش از حد بالا می رود

- افت فشار روغن موتور خیلی کم است

- دمای خروجی هوای فشرده از محدوده مشخصی خارج می شود.

- سطح سوخت پایین

موتور استارت همچنین در برابر بار اضافی در اثر کار برای مدت طولانی یا زمانی که موتور در حال کار است محافظت می شود.

بدنه

کمپرسور هوای سیار دیزلی به صورت استاندارد با سایبان فولادی با روکش روی با پوشش رنگ پودری ارائه می‌شود که محافظت عالی در برابر خوردگی را ارائه می‌کند.

درب های عریض دسترسی خدمات کامل به تمام اجزا را فراهم می کنند.

استانداردهای تولید و زیست محیطی

X1300، Y1300 و XRS 1500-20 مطابق با مقررات سختگیرانه ISO 9001 و توسط یک محیط زیست کاملاً پیاده سازی شده تولید می شوند.

سیستم مدیریت مطابق با الزامات ISO 14001. توجه شده است که حداقل تأثیر منفی بر محیط زیست تضمین شود.

مستندات ارائه شده

واحد با مدارک و گواهینامه های زیر تحویل داده می شود:

- لیست قطعات یدکی کمپرسور.

- دفترچه راهنمای کمپرسور و موتور.

- گواهی تست ماشین.

- گواهی کشتی

پوشش گارانتی

• لطفاً برای اطلاعات گارانتی به ارائه محصول مراجعه کنید.

• برنامه های گارانتی تمدید شده در دسترس هستند. لطفا برای اطلاعات بیشتر با نماینده فروش محلی خود تماس بگیرید.

* توجه: با توجه به بهبود مستمر محصولات، مشخصات فنی بدون اطلاع قبلی قابل تغییر است.
