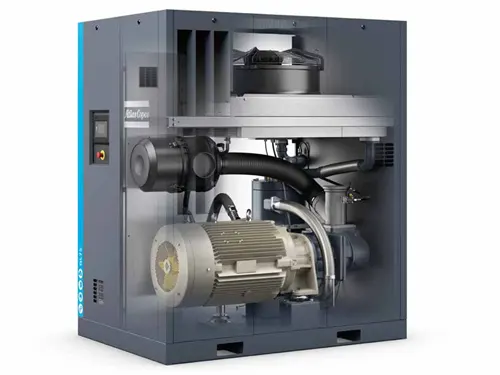

کمپرسور هوای اسکرو بدون روغن کم فشار

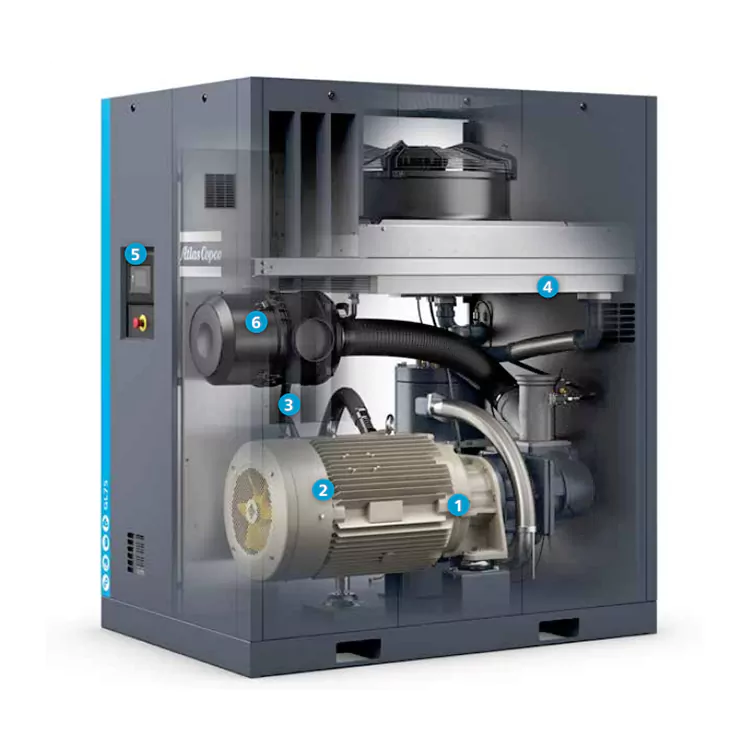

مزایای محصول

سیستم درایو بدون نیاز به تعمیر و نگهداری

• بدون نیاز به تعمیر و نگهداری، کاملا محصور، از ورود گرد و غبار و زباله جلوگیری می کند

• کمپرسور هوای اسکرو بدون روغن کم فشار برای محیط های خشن مناسب است

• درایو دنده با راندمان بالا، بدون از دست دادن راندمان کوپلینگ ها

• حداکثر دمای محیط عملکرد برای مدل استاندارد 46 درجه سانتیگراد و برای مدل با دمای بالا 55 درجه سانتیگراد است.

موتور فوق العاده کارآمد

• کلاس بازده موتور IE4

• کلاس حفاظت IP55، کلاس عایق F، کلاس افزایش دما B

• انتهای غیر محرک از یاتاقان های بدون نیاز به نگهداری روغنکاری شده با گریس استفاده می کند

•  برای عملکرد مداوم در محیط‌های خشن مناسب است

فیلتر روغن چرخان محکم

• ناخالصی های موجود در روغن را به طور موثر فیلتر کنید تا عمر مفید قطعات افزایش یابد

•فیلتر روغن مجهز به شیر بای پس است

کولر روغنی و پس کولر مستقل با طراحی فوق العاده بزرگ

•دمای پایین در خروجی روتور عمر طولانی روغن را تضمین می کند

• جداکننده مکانیکی بخار آب داخلی می تواند تقریباً 100٪ از آب میعانات را حذف کند.

•طراحی تنش آور شوک حرارتی مبدل حرارتی را از بین می برد

کنترل کننده صفحه لمسی Elektronikon®

•کنترل از راه دور، خروجی آلارم، برنامه های نگهداری و سرویس و تشخیص شبکه همگی در دسترس هستند

• تشخیص از راه دور Smartlink داخلی عملکرد سیستم کمپرسور هوا را به حداکثر می‌رساند و به صرفه‌جویی در انرژی می‌پردازد.

•تشخیص کمپرسورهای متعدد (2،4 و 6 واحد در کنترل مشترک اختیاری است)

•فیلتر ورودی هوای سنگین

• کمپرسور هوای اسکرو بدون روغن با فشار کم می تواند 99.9 درصد از گرد و غبار ذرات درشت را حذف کند و محافظت از اجزای کمپرسور را افزایش دهد.

• عمر بسیار طولانی

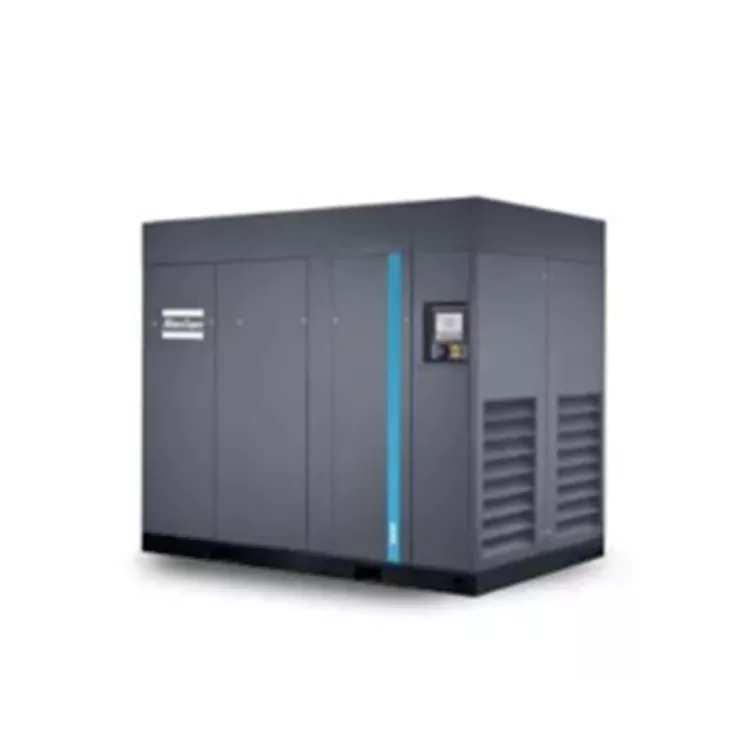

Atlas GL 37-75 دارای راندمان فوق‌العاده، کیفیت هوای فشرده عالی، مصرف انرژی پایین در شرایط استفاده پایدار از گاز و ویژگی‌های هوشمندی است که کارایی و قابلیت اطمینان را تضمین می‌کند. کنترلر لمسی Elektronikon به کار گرفته شده است که دارای پیشنهادات تشخیص از راه دور و بهینه سازی در زمان واقعی است که توسط SMARTLINK و همچنین OPCUA برای ادغام در سیستم های تولید ارائه شده است.

پارامترهای فنی Atlas GL 37-75

ابعاد مشخصات اطلس GL 37-75

پارامترهای اصلی

پارامترهای عملکرد واحد مطابق با ISO1217، پیوست C و 2009 اندازه گیری شده است.

تست سطح فشار صدای ایستگاه کاری: LpWSA (مرجع 20 μPa) dB(A) (خطا: 3dB(A))

سطح نویز مطابق با استانداردهای ISO2151 و ISO9614 اندازه گیری می شود

FAD در فشارهای کاری زیر اندازه گیری می شود: 5 بار برای مدل 5.5 بار

شرایط عملیاتی مرجع: فشار ورودی مطلق: 1 بار

دمای ورودی هوا: 20 درجه سانتی گراد

ساختار اصلی کمپرسور هوا اطلس GL 37-75

1. بخش واحد اصلی: شامل شیر ورودی، دریچه اگزوز، سیستم انتقال و غیره است که برای دستیابی به ورودی هوا، فشرده سازی و اگزوز استفاده می شود.

2. سیستم های کمکی: از جمله سیستم روغن روانکاری، سیستم آب خنک کننده، سیستم کنترل الکتریکی و غیره برای اطمینان از عملکرد طبیعی کمپرسور هوا استفاده می شود.

روند کار کمپرسور هوای اطلس GL 37-75

1. مرحله راه اندازی: هنگامی که دکمه پاور فشار داده می شود، سیستم کنترل الکترونیکی به طور خودکار سیستم روغن کاری و سیستم آب خنک کننده کمپرسور هوا را راه اندازی می کند. همزمان دریچه ورودی باز می شود و هوا به داخل واحد اصلی وارد می شود.

2. مرحله فشرده سازی: با چرخش روتور پیچ، هوای داخل واحد اصلی تحت نیروی تراکم قرار می گیرد و فشار به تدریج افزایش می یابد. در این مرحله، سوپاپ اگزوز بسته می شود تا از برگشت گاز فشرده جلوگیری شود.

3. مرحله اگزوز: وقتی به مقدار فشار تنظیم شده رسید، سیستم کنترل الکترونیکی به طور خودکار دریچه اگزوز را برای تخلیه گاز فشرده فعال می کند. در همین حین، دریچه ورودی بسته می شود و کمپرسور هوای اسکرو بدون روغن کم فشار وارد حالت انتظار برای شروع بعدی می شود.

4. مرحله خاموش شدن: در مواقعی که نیاز به توقف عملکرد کمپرسور هوا است، دکمه خاموش شدن را فشار دهید. سیستم کنترل الکترونیکی سیستم روغن کاری و سیستم آب خنک کننده را خاموش می کند و به تدریج دریچه ورودی و دریچه خروجی را می بندد. در نهایت کمپرسور هوا به طور کامل از کار افتاد.

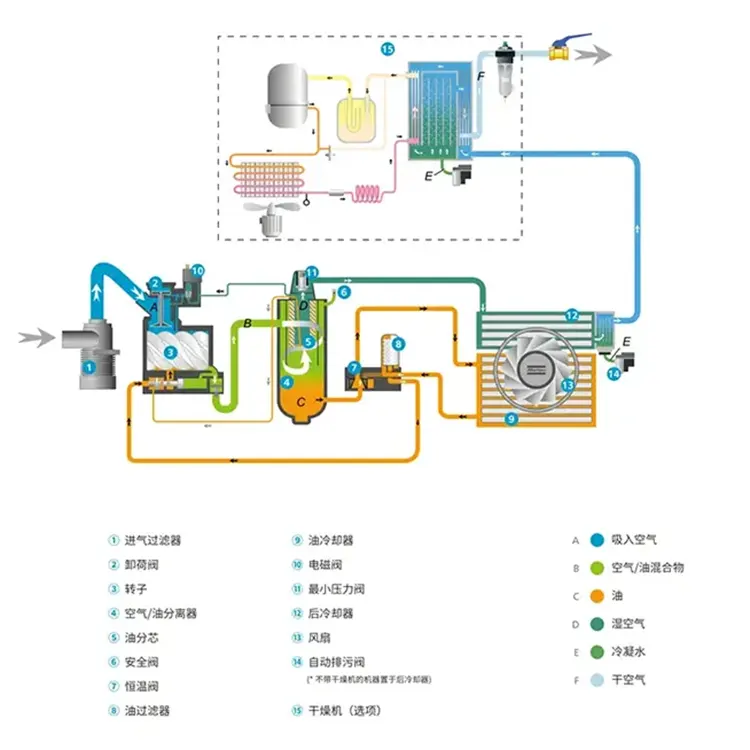

نمودار جریان کار کمپرسور هوا Atlas GL 37-75
