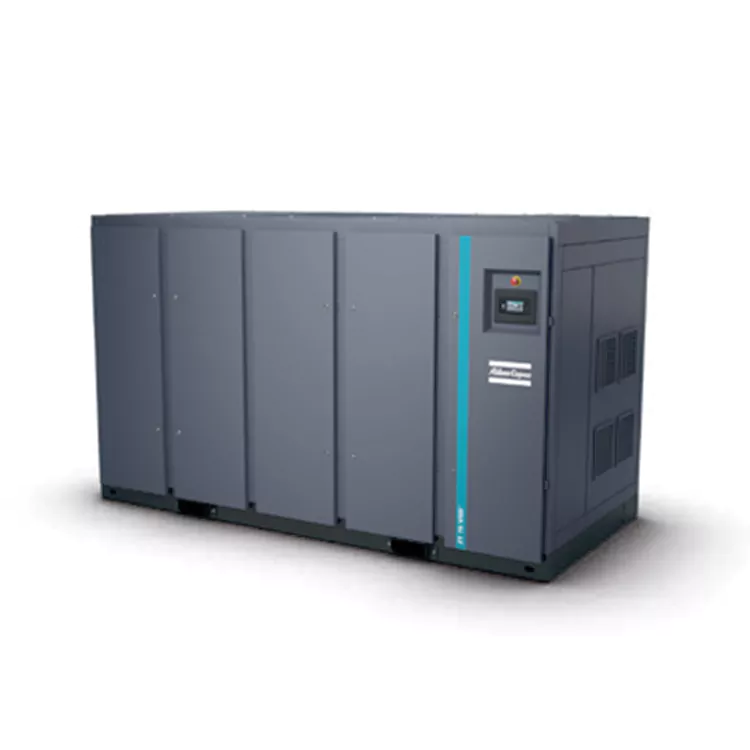

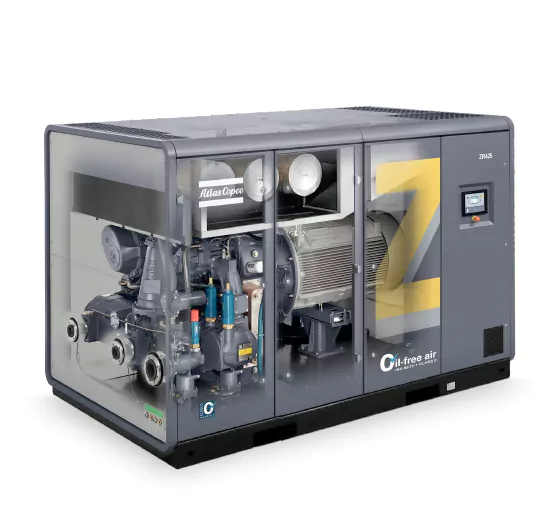

کمپرسور هوا پیچ بدون روغن

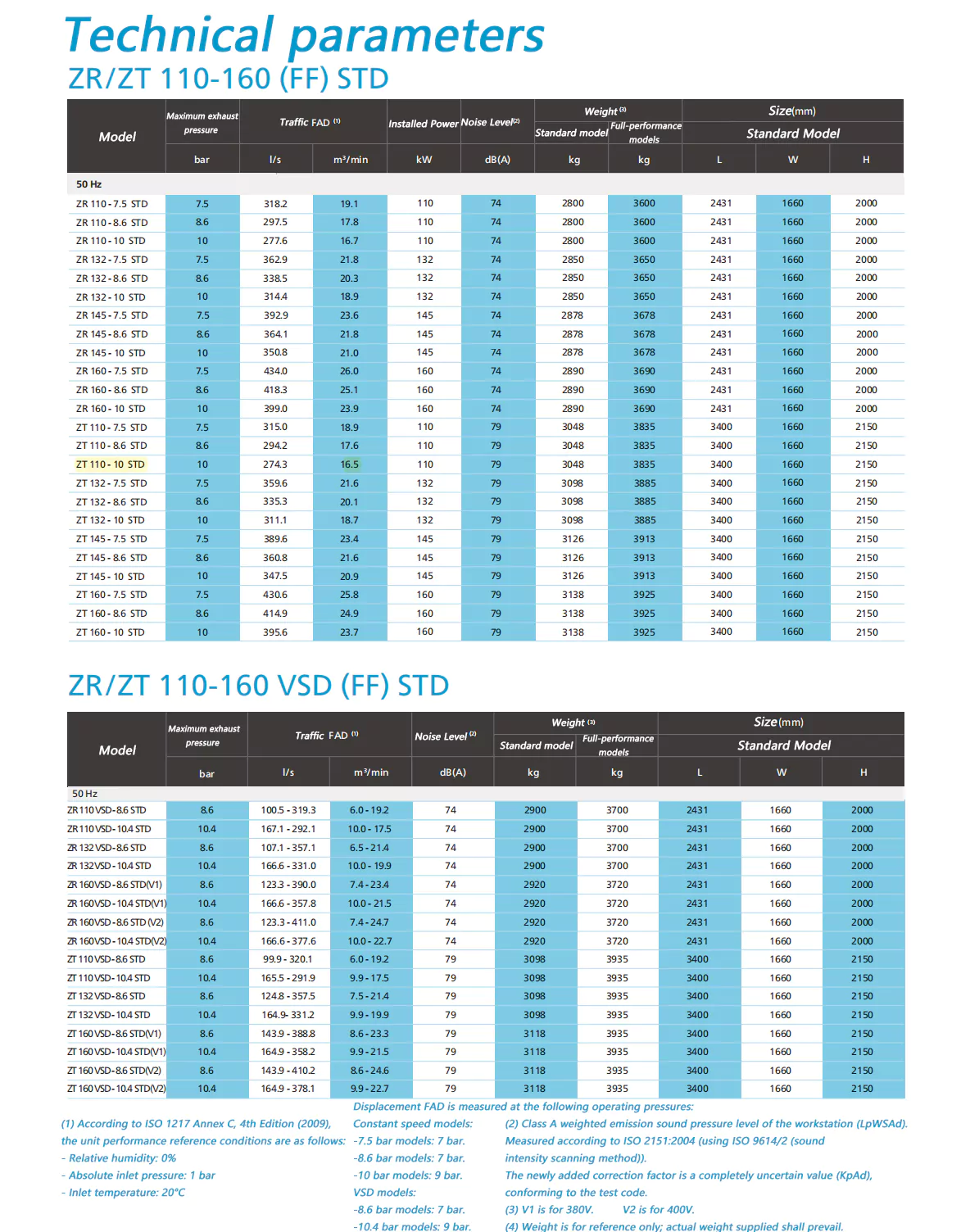

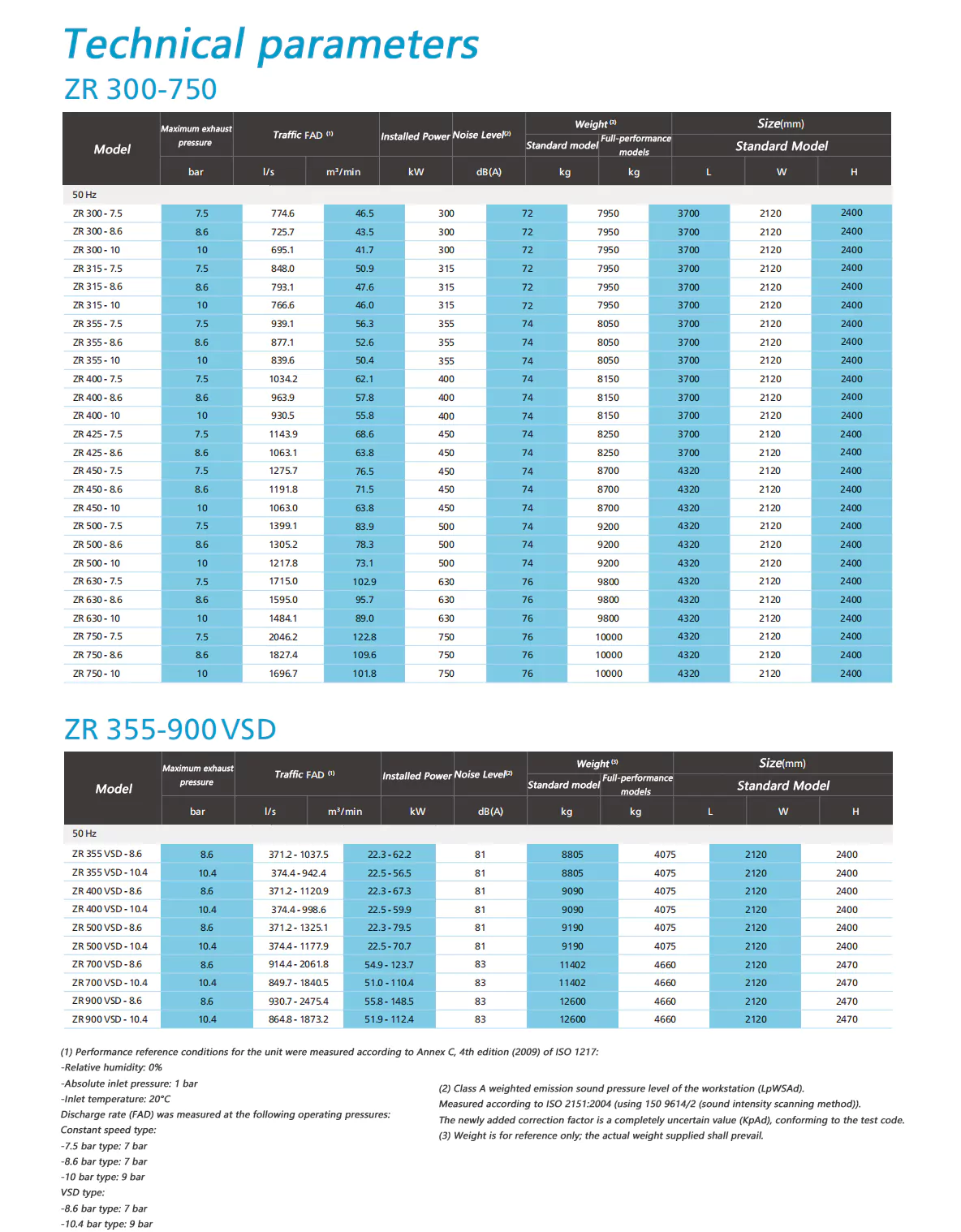

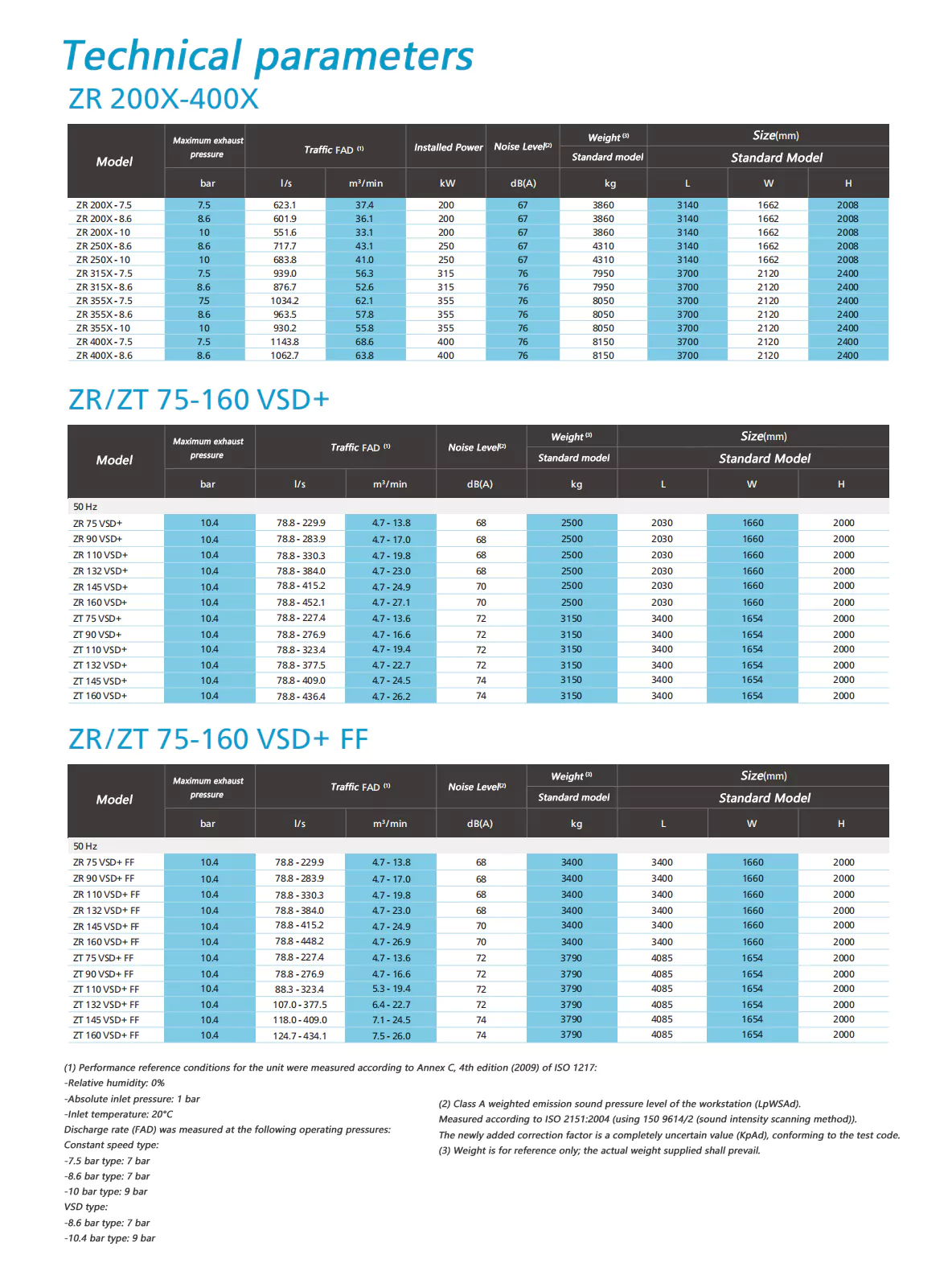

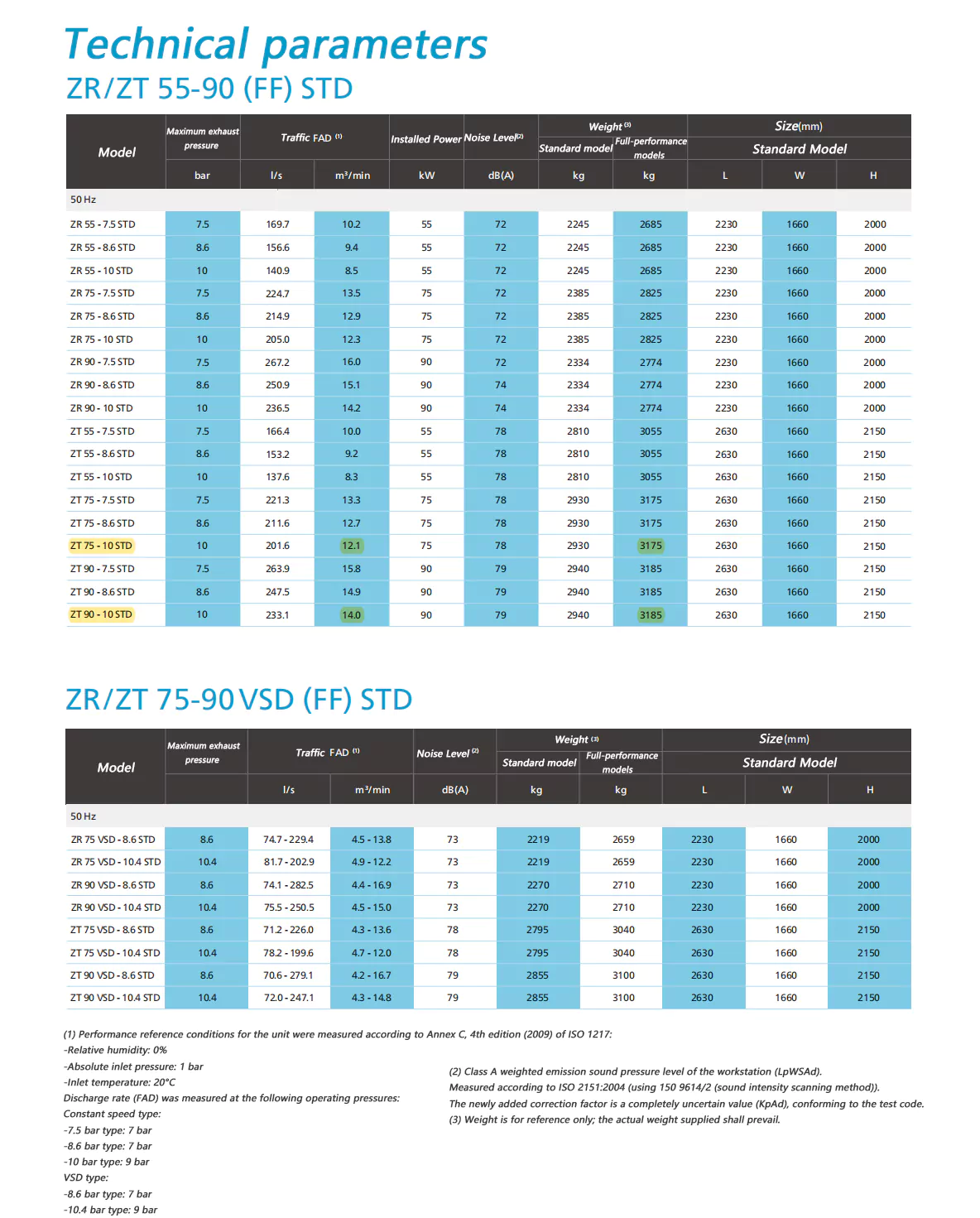

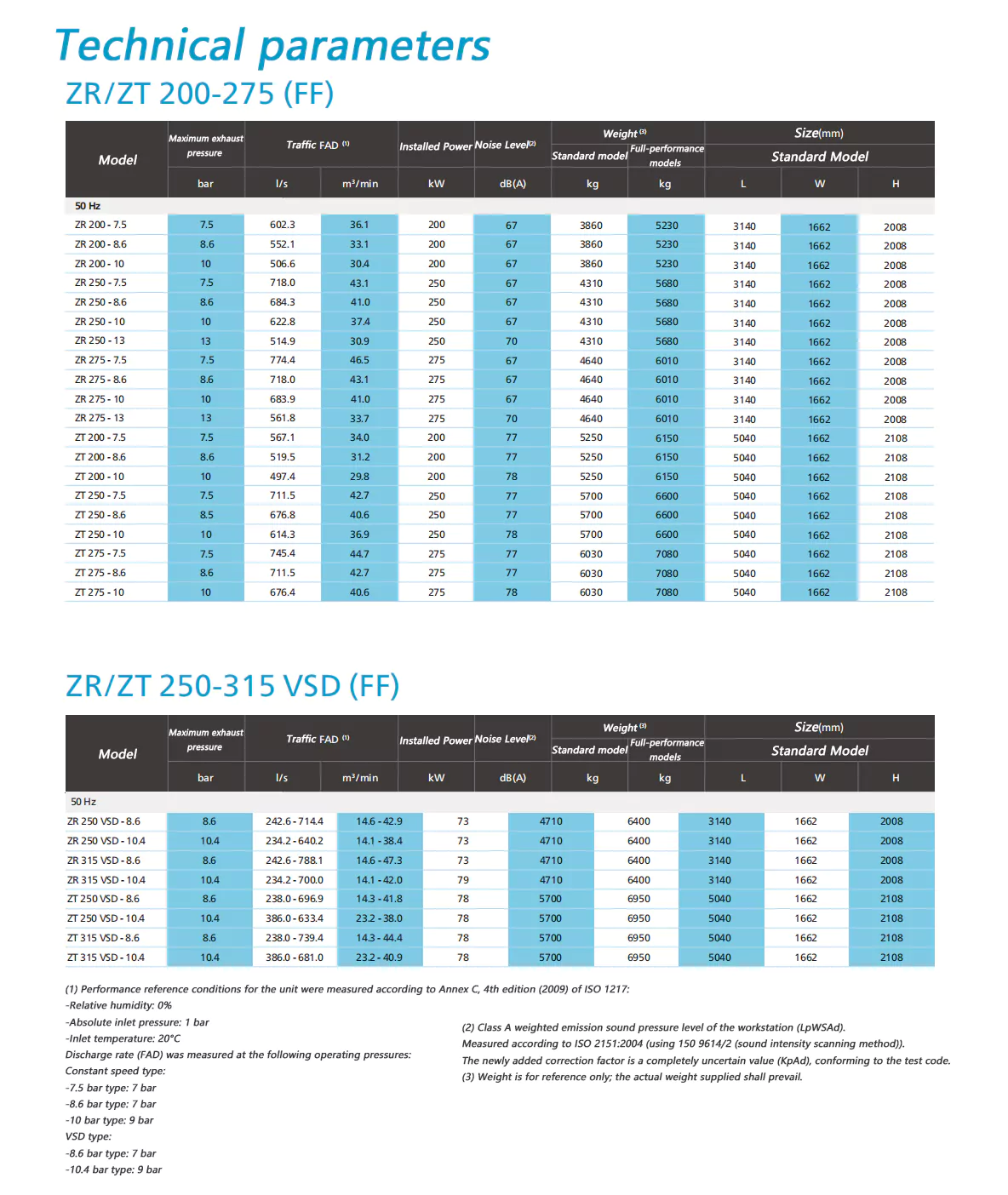

پارامترهای اصلی

جابجایی: 4.2-148.5m³/min

قدرت: 55-900 کیلووات

استاندارد صنعت

هوای بدون روغن در طیف وسیعی از صنایع که کیفیت هوا برای محصولات نهایی و فرآیندهای تولید از جمله مواد غذایی و آشامیدنی، داروسازی، پتروشیمی، نیمه هادی ها و الکترونیک، پزشکی، رنگ آمیزی خودرو و منسوجات حیاتی است، استفاده می شود. در این کاربردهای سخت، حتی آلودگی جزئی روغن می تواند منجر به خرابی یا آسیب محصول پرهزینه شود.

پیشگام در فناوری هوای بدون روغن

در 60 سال گذشته، اطلس کوپکو به تحقیق و توسعه فناوری کمپرسور هوای بدون روغن اختصاص داده شده است و کمپرسورها و دمنده های هوای بدون روغن متعددی را برای ارائه هوای پاک به مشتریان راه اندازی کرده است. از طریق تحقیق و توسعه مداوم، اطلس کوپکو یک بار دیگر به نقطه عطف جدیدی دست یافته است و اولین تولید کننده کمپرسور هوا است که موفق به کسب گواهینامه کلاس 0 شده است.

حذف خطرات

اطلس کوپکو برای برآورده کردن نیازهای سختگیرانه مشتریان خود، سازمان تست معروف TÚV را مأمور آزمایش کمپرسورها و دمنده های بدون روغن خود کرد. TÚV از روش‌های آزمایش دقیقی استفاده کرد و تمام اشکال ممکن روغن را در محدوده دما و فشار وسیعی بررسی کرد و هیچ اثری از روغن در جریان هوای خروجی پیدا نکرد.

تکنولوژی پیچ بدون روغن Mature Z، مدل های آب خنک شونده ZR

①سر کمپرسور بدون روغن ممتاز

• طراحی مهر و موم منحصر به فرد از نوع Z، هوای فشرده تمیز و بدون روغن را با کیفیت بالا تضمین می کند.

• روتور پریمیوم اطلس کوپکو کارایی و دوام بالا را تضمین می کند.

• ژاکت خنک کننده.

②کنترل کننده واحد Elektronikon® پیشرفته

• کمپرسور هوای اسکرو بدون روغن و خشک کن را به طور همزمان از طریق یک سیستم کنترل یکپارچه کنترل می کند.

• نظارت کلی وضعیت عملکرد سیستم را از طریق دستورالعمل های تعمیر و نگهداری پیشگیرانه، هشدارهای خطا و عملکردهای خاموش کردن ایمنی ارائه می دهد.

• چندین زبان نمایش در دسترس است.

• به طور خاص برای اتصال به سیستم ES کنترل افقی طراحی شده است،

با پروتکل های ارتباطی سری استاندارد یکپارچه شده است.

③ افزودن/ تخلیه شیر

• بدون نیاز به تامین هوای خارجی.

• دریچه های ورودی و خروجی به صورت مکانیکی در هم قفل شده اند.

• قدرت تخلیه بسیار کم.

④ کولر و جداکننده آب با راندمان بالا

• بسته نرم افزاری لوله فولادی ضد زنگ مقاوم در برابر خوردگی.

• جوشکاری رباتیک بسیار قابل اعتماد. بدون نشتی

• پره های ستاره ای شکل آلومینیومی برای افزایش سطح تبادل حرارت.

• جداکننده آب با طراحی لابیرنتی به طور موثر میعانات را از هوای فشرده جدا می کند.

⑤موتور با راندمان بالا + VSD

• موتور TEFC IP55 از ورود گرد و غبار و مواد شیمیایی جلوگیری می کند.

• عملکرد مداوم تحت شرایط دمای محیطی سخت.

• صرفه جویی مستقیم انرژی تا 35% با موتور درایو فرکانس متغیر (VSD).

• محدوده نرخ جریان قابل تنظیم از 30٪ تا 100٪.

مدل هوا خنک ZT دارای طراحی جامع و برجسته است.

①از دنده های AGMA A5/DIN درجه 5 استفاده می کند

• عمر طولانی

• تلفات انتقال کم، کاهش سر و صدا و لرزش.

②روتور کمپرسور بدون روغن ممتاز

• کمپرسور اسکرو روتاری بدون روغن ممتاز هوای باکیفیت را ارائه می دهد.

• روتور برتر و ژاکت خنک کننده کارایی کلی کمپرسور را تضمین می کند.

③ بلبرینگ روتور برتر

• پایداری بالا را تحت شرایط بار مختلف حفظ کنید.

• به راحتی با تغییرات بار سازگار شوید.

④ کولر هوا با راندمان بالا

• پیش خنک کننده استیل ضد زنگ با هیت سینک.

• عملکرد تبادل حرارت برتر.

• تمیز کردن آسان.

• فن خنک کننده شعاعی کم نویز و کم انرژی.

⑤ VSD یکپارچه

• صرفه جویی مستقیم انرژی تا 35% با کمک موتور درایو فرکانس متغیر (VSD).

• کاهش قابل توجه تلفات تخلیه.

• بدون تهویه، از هدر رفتن هوای فشرده در جو جلوگیری می کند.

• محدوده تنظیم نرخ جریان از 30٪ تا 100٪.

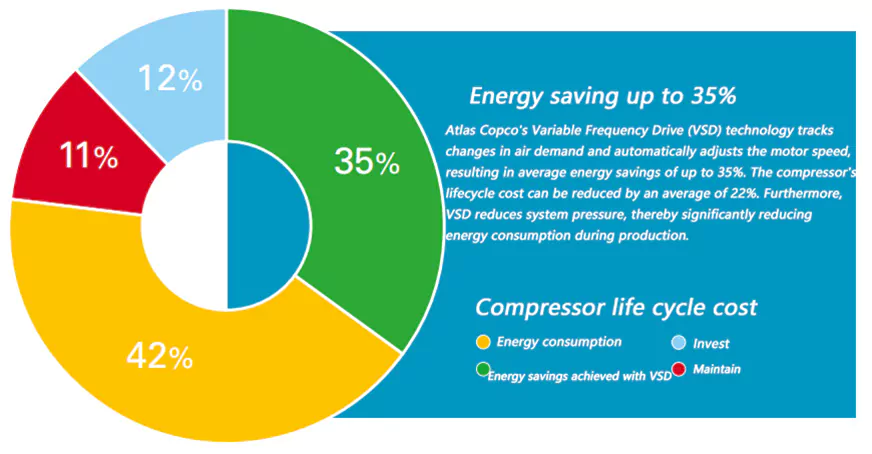

درایو فرکانس متغیر (VSD): کاهش هزینه های انرژی

مصرف انرژی بیش از 80 درصد از کل هزینه چرخه عمر کمپرسور هوای اسکرو بدون روغن را تشکیل می دهد. علاوه بر این، برق مورد استفاده در تولید هوای فشرده بیش از 40٪ از کل هزینه برق یک کارخانه را تشکیل می دهد. برای کاهش هزینه های انرژی، اطلس کوپکو پیشگام فناوری درایو فرکانس متغیر (VSD) در صنعت هوای فشرده شد. VSD نه تنها مقادیر قابل توجهی انرژی را ذخیره می کند، بلکه از محیط زیست برای نسل های آینده نیز محافظت می کند. به لطف سرمایه گذاری مستمر در این فناوری، اطلس کوپکو قادر به ارائه گسترده ترین طیف کمپرسورهای VSD یکپارچه در بازار است.

ویژگی های منحصر به فرد VSD یکپارچه Atlas Copco

1. Elektronikon* به طور همزمان کمپرسور و اینورتر یکپارچه را کنترل می کند و عملکرد ایمن را تضمین می کند.

2. VSD انتخاب فشار انعطاف پذیر از 4 تا 10 بار را ارائه می دهد که هزینه های برق را کاهش می دهد.

3. اینورتر و موتور سفارشی طراحی شده (با یاتاقان های محافظت شده) راندمان بالایی را در کل محدوده سرعت ارائه می دهد.

4. موتور به طور خاص برای عملکرد با سرعت کم طراحی شده است، به طور کامل نیازهای خنک کننده موتور و کمپرسور در سرعت های پایین را در نظر می گیرد.

5. تمامی کمپرسورهای VSD اطلس کوپکو دارای گواهینامه و مجوز می باشند. عملکرد کمپرسور بر تجهیزات خارجی تأثیر نمی گذارد و بالعکس.

6. قطعات مکانیکی تقویت شده تضمین می کند که محدوده سرعت عملیاتی اجزای کلیدی زیر سطوح ارتعاش بحرانی کنترل می شود.

7. اینورتر با راندمان بالا تعبیه شده در کابینت کنترل الکتریکی، عملکرد پایدار کمپرسور را در دمای محیط تا 50 درجه سانتیگراد / 122 درجه فارنهایت (دمای کاری استاندارد تا 40 درجه سانتیگراد / 104 درجه فارنهایت) تضمین می کند.

8. هیچ "پنجره سرعت" وجود ندارد که مصرف انرژی را افزایش دهد یا بر پایداری فشار خالص تأثیر بگذارد. محدوده تنظیم نرخ جریان گاز کمپرسور تا 75 درصد است.

9. نوسانات فشار خط لوله باید در 0.10 بار (1.5 psi) نگه داشته شود.

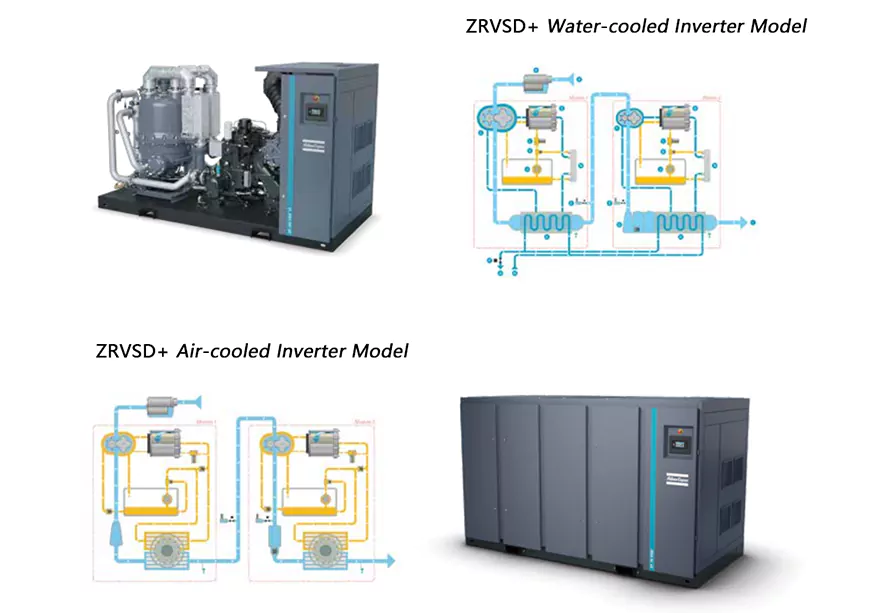

درایو اینورتر مگنت دائمی دوگانه اطلس کوپکو ZVSD+

• کمپرسور هوای پیچ بدون روغن نسل جدیدی از سرهای کمپرسور بسیار کارآمد را برای بهبود راندمان تراکم پذیرفته است.

• هر یک از هدهای کمپرسور فشار قوی و کم فشار مجهز به موتور فرکانس متغیر مغناطیس دائمی با راندمان بالا IP66 (IE5) است که سرعت را در زمان واقعی با توجه به تغییرات تقاضای هوای فشرده، صرفه جویی در مصرف انرژی و بهبود راندمان تنظیم می کند.

• یاتاقان های روغنی قابل اعتماد.

• مبدل فرکانس طراحی شده سفارشی Atlas Copco امکان تنظیم فرکانس با سرعت بالا بین 20 تا 100 درصد را فراهم می کند.

• طراحی فشرده باعث صرفه جویی در فضای نصب می شود.
