توضیحات محصول

با سفارش یک کمپرسور اسکرو تزریق روغن یکپارچه از DECHUAN، کارایی فضا را به حداکثر برسانید. طرح کامل ویژگی شامل یک خشک کن یکپارچه با درجه فشار نقطه شبنم 5 درجه سانتی گراد است که هوای خشک و تمیز را ارائه می دهد که از ابزارهای پایین دست در برابر آسیب زنگ محافظت می کند.

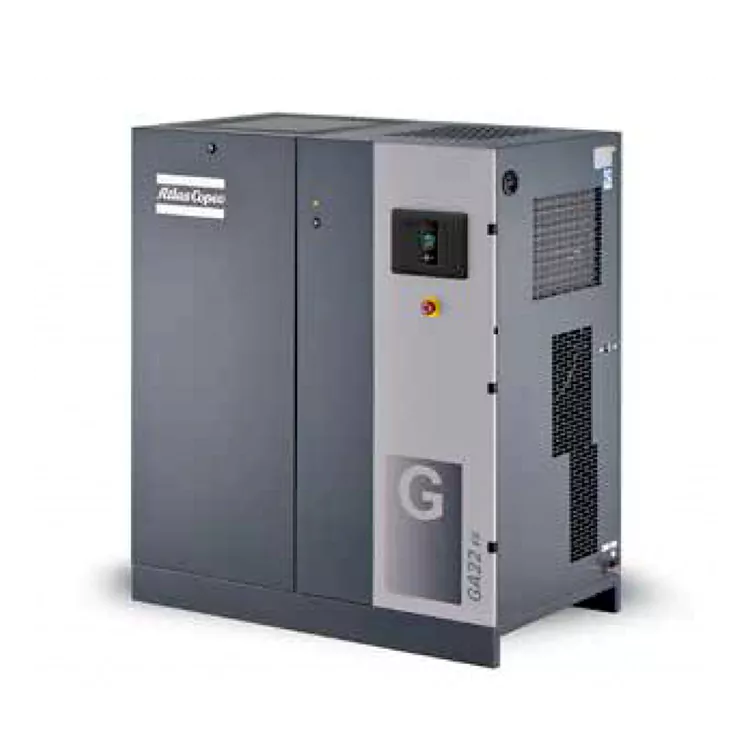

Integrated Oil-Injected Screw Compressor

چرا هدر دادن زمان برای تامین منابع خشک کن ها، فیلترها و مخازن جداگانه؟

در تنظیمات هوای سنتی، اجزا به طور جداگانه تامین می‌شوند، که نیاز به فضای کف وسیع و لوله‌های پیچیده به هم پیوسته دارند. این رویکرد چند مفصلی اغلب مقاومت جریان و مسیرهای نشت هوا بالقوه را معرفی می کند. این محصول با قرار دادن عنصر پیچ، گیرنده هوا، جداکننده روغن با راندمان بالا و خشک کن رطوبت مبرد در یک کابینت عایق صدا، این پیچیدگی را حل می کند.

این طراحی جمع و جور جای پای شما را به حداقل می رساند و مونتاژ لوله های خارجی را حذف می کند. به سادگی واحد را در طبقه مغازه قرار دهید، منبع اصلی برق و منیفولد تخلیه هوا را وصل کنید و تاسیسات شما فوراً به هوای فشرده خنک، خشک و با خلوص بالا دسترسی دارد.

Integrated Oil-Injected Screw Compressor

رفع تنگناهای فضایی و نصبی در کارگاه های مدرن

راه‌اندازی یک سیستم هوای فشرده سنتی مستلزم اتصال چندین مؤلفه جداگانه - از جمله کمپرسور، مخازن ذخیره‌سازی هوا، خشک‌کن‌های دوچرخه‌سواری و فیلترهای روغن خوب- با استفاده از شبکه گسترده لوله‌کشی میدانی است. این چیدمان نه تنها مقدار زیادی از فضای با ارزش کارگاه را اشغال می کند، بلکه خطر نشت هوا را در هر اتصال رزوه ای افزایش می دهد که باعث افت فشار سیستم می شود و شما را مجبور می کند که لوله کش های محلی گران قیمت را برای نصب استخدام کنید.

کمپرسور این مشکلات فضایی و نصبی را به طور کامل حل می کند. با قرار دادن تمام تجهیزات تصفیه هوای لازم روی یک قاب جمع و جور، این سیستم کلید در دست هزینه های نصب و راه اندازی را تا 70 درصد کاهش می دهد. این دستگاه کاملاً سیم‌کشی، لوله‌کشی و از پیش راه‌اندازی شده به محل شما می‌رسد، به این معنی که تیم شما فقط باید خط اصلی برق و لوله تخلیه را وصل کند تا هوای فشرده تمیز، خشک و با کیفیت بالا را به خط تولید شما عرضه کند.

پارامترهای فنی

واحدهای یکپارچه ما از کمپرسور اسکرو تزریق روغن یکپارچه برای عملکرد مداوم مهندسی شده اند و اجزای سنگین را با ردپایی بسیار فشرده ترکیب می کنند:

پارامترهای فنی سری GA

مدل	حداکثر میله فشار کاری (e)	حداکثر فشار کاری psi	جریان FAD l/s	جریان FAD m³/min	FAD Flow cfm	قدرت موتور کیلووات	قدرت موتور اسب بخار	سطح نویز dB(A)	وزن استاندارد کیلوگرم	وزن استاندارد پوند	وزن با کارایی کامل کیلوگرم	وزن پوند با کارایی کامل	اندازه خروجی
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

پارامترهای عملکرد واحد آزمایش شده مطابق با ISO 1217، Ed.3، Annex C-1996 سطح نویز مطابق با ISO 2151 / Pneurop / CagiPN8NTC2 است.

شرایط آزمون مرجع:

· فشار ورودی مطلق: 1 بار

· دمای ورودی هوا: 20 درجه سانتی گراد نقطه شبنم فشار خشک کن داخلی برای GA 11-26: 5 درجه سانتی گراد

جریان FAD تحت فشارهای عملیاتی زیر اندازه گیری می شود:

· مدل های 7.5 بار در 7 بار تست شده است

· مدل های 8.5 بار در 8 بار تست شده است

· مدل های 10.5 بار در 10 بار تست شده است

· 13 مدل نوار تست شده در 12.5 بار

جدول داده های مدل های خشک کن یکپارچه GA11/15/18/22/26*/30

مدل	حداکثر فشار کاری نوار استاندارد (e)	حداکثر فشار کاری - psig استاندارد	حداکثر فشار کاری - نوار عملکرد کامل (e)	حداکثر فشار کاری - عملکرد کامل psig	جریان FAD l/s	جریان FAD m³/min	FAD Flow cfm	قدرت موتور کیلووات	قدرت موتور اسب بخار	سطح نویز dB(A)	وزن استاندارد کیلوگرم	وزن با کارایی کامل کیلوگرم	اندازه خروجی
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

پارامترهای عملکرد واحد تست شده مطابق با ISO 1217، Ed.3، Annex C-1996 سطح نویز مطابق با ISO 2151 / Pneurop / CagiPN8NTC2 است.

شرایط آزمون مرجع:

· فشار ورودی مطلق: 1 بار

· دمای ورودی هوا: 20 درجه سانتی گراد نقطه شبنم فشار خشک کن داخلی برای GA 11*30: 2 درجه سانتی گراد ~ 3 درجه سانتی گراد

جریان FAD تحت فشارهای عملیاتی زیر اندازه گیری می شود:

· مدل های 7.5 بار در 7 بار تست شده است

· مدل های 8.5 بار در 8 بار تست شده است

· مدل های 10.5 بار در 10 بار تست شده است

· 13 مدل نوار تست شده در 12.5 بار

مزیت ساختاری اثبات شده: بدون نیاز به نصب پرهزینه

Integrated Oil-Injected Screw Compressor

سرمایه گذاری در یک کمپرسور اسکرو تزریق روغن یکپارچه از DECHUAN ارتقاء امکانات شما را ساده می کند. سیستم‌های چند جزئی استاندارد به لنت‌های بتنی اختصاصی، لوله‌کشی مسی گسترده و اتصالات قطره‌ای الکتریکی مستقل برای هر قطعه سخت‌افزار نیاز دارند.

سیستم DECHUAN در کارخانه ما کاملاً از قبل سیم کشی و از پیش لوله شده است و زمان نصب را از روزها به ساعت ها کاهش می دهد. دارای یک صفحه پایه مقاوم در برابر لرزش است که می تواند بر روی هر کف بتنی صنعتی صاف و بدون انکر بولت یا پایه های تخصصی قرار گیرد.

سوالات متداول تدارکات فنی

س: آیا ماژول خشک کن یکپارچه در کمپرسور اسکرو هزینه های کلی انرژی را افزایش می دهد؟

A: کنترل کننده هوشمند ما عملکرد خشک کن را با وضعیت بار کمپرسور هماهنگ می کند. در طول دوره های تولید کمتر، خشک کن خروجی خنک کننده خود را برای مطابقت با حجم هوا کاهش می دهد و از مصرف برق غیر ضروری جلوگیری می کند.

س: دریچه تخلیه الکترونیکی داخلی بدون تلفات چگونه عمل می کند؟

پاسخ: برخلاف تخلیه برقی ارزان قیمت که هر چند دقیقه یک بار هوای فشرده با ارزش را به خط زباله منفجر می کند، تخلیه الکترونیکی در کمپرسور پیچی تزریق روغن یکپارچه از حسگر سطح مایع داخلی استفاده می کند. تنها زمانی باز می شود که مخزن میعانات گازی پر باشد و آب انباشته شده را بدون اتلاف فشار هوای سیستم آزاد می کند.

س: آیا تعویض فیلترها در چنین طراحی کابینت فشرده آسان است؟

پاسخ: بله، محفظه دارای درب های آسانسوری است که دسترسی کامل به تمام مواد مصرفی را فراهم می کند. جداکننده روغن، عنصر فیلتر هوا و بلوک‌های کربن فعال درون خطی برای تعمیر و نگهداری سریع و ساده قرار گرفته‌اند.
