مخزن ذخیره هوا

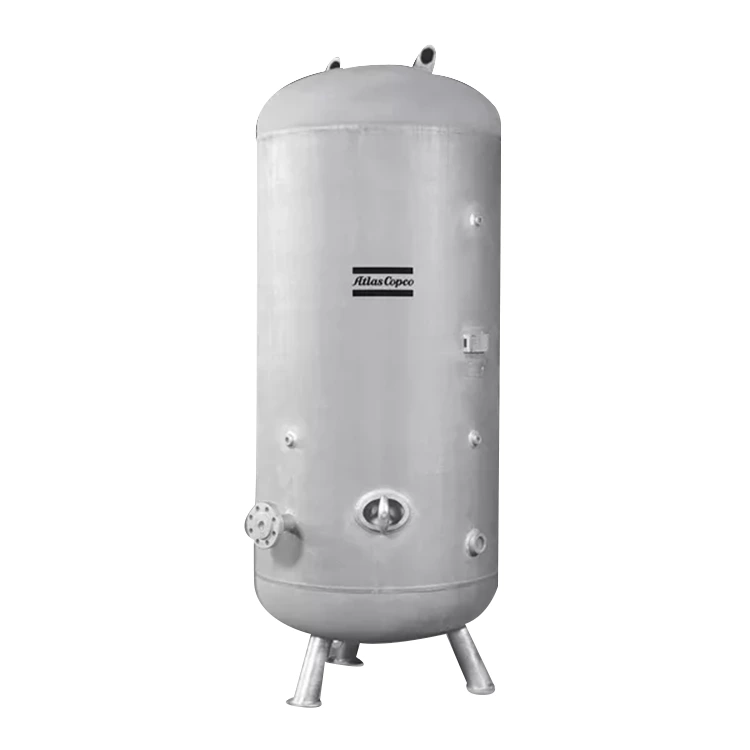

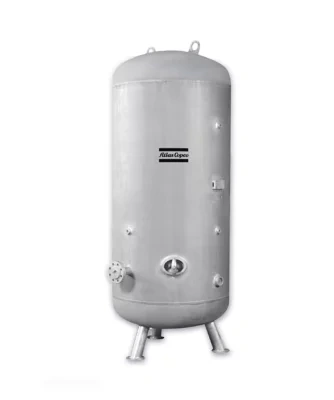

مخازن ذخیره هوای پرفشار HTA

صرفه جویی در انرژی برای کاربردهای فشار بالا

مخازن ذخیره هوای پرفشار HTA اطلس کوپکو، هوای فشرده را با فشار ثابت با ذخیره هوای فشرده برای پاسخگویی به اوج تقاضا، فراهم می کنند. با اجتناب از چرخه های بار/تخلیه بیش از حد، در مصرف انرژی صرفه جویی می کنند و عمر کمپرسور هوا را افزایش می دهند. HTA ها برای کاربردهای فشار بالا ایده آل هستند.

مناسب برای شرایط مختلف مزرعه

HTA می تواند به طور موثر در دماهای محیطی از -10 درجه سانتیگراد / 14 درجه فارنهایت تا +55 درجه سانتیگراد / 131 درجه فارنهایت کار کند و برای جابجایی هوای فشرده مرطوب و گرم مناسب است. تخلیه میعانات اختیاری است.

قابلیت اطمینان بالا

ما از روش محاسبه دینامیکی اجزای محدود برای محاسبه مقاومت، تنش، ضربان و ارتعاش استفاده می‌کنیم و HTA را بر اساس نتایج محاسبات طراحی می‌کنیم و قابلیت اطمینان فوق‌العاده‌ای به آن می‌دهیم (CE 97/23 - ASME بخش VIII، div 3).

مزیت های تکنولوژیکی

مزیت های فنی

■انتخاب ایمن

مخازن گاز HTA به راحتی با کمپرسورهای طراحی شده برای فشار 45 بار و دمای 55 درجه سانتیگراد / 131 درجه فارنهایت سازگار است.

■ساخت و ساز قوی

مخازن فلزی گالوانیزه گرم ایمن محافظت عالی را ارائه می دهند.

■نصب آسان

مجهز به سوراخ های نصب آسان برای نصب راحت.

مخزن گیرنده هوا چیست؟

مخازن گیرنده هوا، که گاهی اوقات مخازن ذخیره هوای فشرده نامیده می شوند، جزء حیاتی سیستم های هوای فشرده هستند. هدف اصلی آنها ذخیره موقت هوای فشرده برای پاسخگویی به حداکثر تقاضای سیستم و بهینه سازی راندمان عملیاتی کارخانه است.

نقش مخزن ذخیره هوا

از نظر تئوری، واحد کمپرسور هوای شما می تواند بدون مخزن دریافت هوا کار کند. با این حال، عدم وجود یک جزء در سیستم هوا، چرخه بارگیری و تخلیه کمپرسور را افزایش می دهد و بار سنگین تری را بر آن تحمیل می کند. مهم است که به خاطر داشته باشید که چرخه بارگیری و تخلیه به نوسانات تقاضا در تاسیسات شما بستگی دارد.

مخزن ذخیره هوا نقش مهمی در سیستم های پنوماتیک ایفا می کند. آنها برای ذخیره هوای فشرده قبل از ورود به سیستم خط لوله یا تجهیزات استفاده می شوند. به طور خلاصه، مخزن دریافت هوا به عنوان یک بافر بین کمپرسور و نوسانات فشار ناشی از تغییرات تقاضا عمل می کند.

برخی از کمپرسورهای هوا به صورت مخزن نصب می شوند، به این معنی که به صورت یک واحد کامل ارائه می شوند و در بالای مخزن دریافت هوا نصب می شوند. استفاده از کمپرسورهای هوای مخزن نه تنها باعث صرفه جویی در فضا می شود، بلکه هزینه نصب اولیه مورد نیاز برای نصب خشک کن های جداگانه را نیز کاهش می دهد. این پیکربندی در کمپرسورهای هوای کوچک بسیار رایج است و توان خروجی معمولاً از 26 کیلووات (یا 35 اسب بخار) تجاوز نمی کند. کمپرسورهای هوای بزرگ برای طرح‌های نصب مخزن مناسب نیستند، زیرا این امر منجر به نصب بسیار سنگین می‌شود که به طور بالقوه خطرات ایمنی را به همراه خواهد داشت.

استفاده از گیرنده‌های هوا در سیستم‌های پنوماتیکی می‌تواند گردش بیش از حد را کاهش دهد و فشار هوای ثابت را تضمین کند، که برای حفظ کارایی کمپرسورها و افزایش عمر مفید آنها بسیار مهم است.

انواع گیرنده های هوا

انواع مختلفی از گیرنده های هوا برای رفع نیازهای کاربردی خاص وجود دارد. از جمله رایج ترین گیرنده های هوای مرطوب و گیرنده های هوای خشک هستند.

یک گیرنده هوای مرطوب بین کمپرسور هوا و خشک کن نصب کنید. این مخازن ذخیره‌سازی هوای فشرده تصفیه‌نشده را ذخیره می‌کنند و به حذف رطوبت قبل از ورود هوا به سیستم خشک‌کن کمک می‌کنند و نقش مهمی در افزایش عملکرد خشک‌کن دارند. این مرحله می تواند بهبود راندمان فرآیند خشک کردن را تضمین کند.

از طرف دیگر گیرنده هوای خشک هوای فشرده پردازش شده را ذخیره می کند و معمولاً بعد از کمپرسور هوا و خشک کن نصب می شود. عملکرد اصلی آنها حفظ یکپارچگی هوای خشک و اطمینان از عملکرد پایدار و قابل اعتماد سیستم است.

چگونه یک مخزن گیرنده هوا را به درستی انتخاب کنیم؟

یک قانون کلی خوب برای انتخاب مخزن ذخیره هوا این است که بسته به نوع کمپرسور هوای مورد استفاده و کاربرد، اجازه دهید 3-4 گالن هوا در هر دبی CFM یا 10-15 لیتر در هر لیتر هوای فشرده در ثانیه باشد. مشابه انتخاب کمپرسور هوا، هنگام تعیین مشخصات مخزن گیرنده هوا مناسب برای سیستم شما، باید چندین فاکتور در نظر گرفته شود. عوامل زیر به شدت توصیه می شود:

به حداقل رساندن نوسانات/افت فشار: مخزن دریافت هوا برای به حداقل رساندن نوسانات فشار استفاده می شود که ممکن است بر فرآیند تولید و کیفیت محصول تأثیر بگذارد. هنگام انتخاب مخزن دریافت هوا مناسب برای کمپرسور خود، باید به دو مقدار توجه شود: فشار خروجی کمپرسور و الزامات کاربرد در نقطه استفاده. لطفاً توجه داشته باشید که هوای فشرده ذخیره شده در مخزن دریافت هوا تنها زمانی مفید است که فشار آن برای پشتیبانی از فرآیند مربوطه کافی باشد. بنابراین، مدت زمانی که مخزن دریافت هوا گاز را با فشار مورد نیاز کاربر/تجهیز نهایی (بر حسب دقیقه) تامین می کند باید در نظر گرفته شود.

برآورده کردن تقاضای هوای پیک کوتاه مدت: اگر تقاضای هوای فشرده در طول روز به شدت نوسان کند، اوج تقاضا باید در نظر گرفته شود تا اطمینان حاصل شود که فشار سیستم به کمتر از حد مجاز نمی‌رسد. مخازن ذخیره‌سازی هوا، ذخیره‌سازی را برای برآوردن نیازهای هوای کوتاه‌مدت که کمپرسور نمی‌تواند برآورده کند، فراهم می‌کنند. هوای مورد نیاز شما می تواند بسته به زمان روز، برنامه نوبت کاری یا حتی نیازهای استثنایی (مانند استفاده گاهگاهی از ماشین های سندبلاست یا دستگاه های ساینده رسانه جت) متفاوت باشد. درک کامل کاربرد هوای فشرده، سرعت جریان هوای مورد نیاز (CFM یا لیتر در ثانیه)، و فشارهای اوج مورد انتظار سیستم شما بسیار سودمند است، زیرا تعیین می کند که چه مقدار جریان هوای فشرده برای جلوگیری از کمبود هوا در هر قسمت از فرآیند مورد نیاز است.

محاسبه گیرنده هوا
