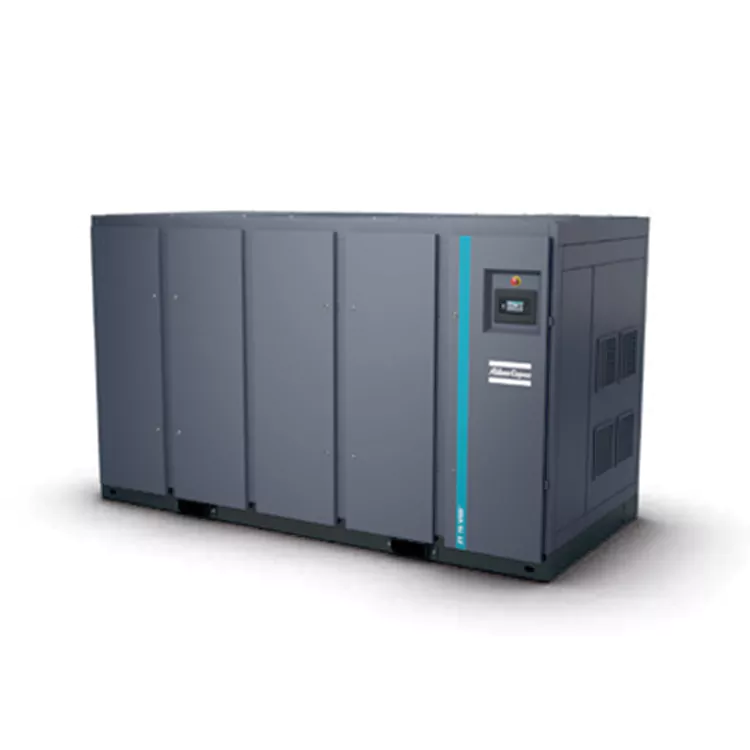

واحدهای کمپرسور اسکرو بدون روغن کم مصرف 55-900 کیلووات از DECHUAN برای برآوردن اهداف سختگیرانه کاهش کربن کارخانه شما و کاهش هزینه های عملیاتی. این سیستم فناوری پیشرفته درایو فرکانس متغیر (VSD) را برای کاهش هزینه های کلی چرخه عمر تجهیزات به طور متوسط 22 درصد در مقایسه با گزینه های استاندارد سرعت ثابت ادغام می کند.
برای عملیات تولیدی که سربار عملیاتی پایینتری را هدف قرار میدهد، خرید از یک کارخانه کمپرسور پیچ بدون روغن با انرژی کم 55-900 کیلووات چین، یک انتخاب تجاری عملی است. کمپرسور بهینه سازی انرژی DECHUAN مصرف ابزار پنوماتیک را در زمان واقعی ردیابی می کند و به طور خودکار سرعت موتور را برای کاهش اتلاف برق در ساعات تولید کمتر تنظیم می کند.
بیش از 80 درصد از کل هزینه عمر کمپرسور هوا به مصرف برق کاهش می یابد. در کارخانههای تولیدی شلوغ، سیستمهای هوای فشرده اغلب بیش از 40 درصد از کل نیروگاه را جذب میکنند. کمپرسور اسکرو بدون روغن 55-900 کیلووات این هزینه را از طریق مهندسی هدفمند به حداقل می رساند:
• ردیابی خودکار VSD: به جای کارکردن دائمی موتور با سرعت کامل و تخلیه هوای اضافی، سیستم درایو فرکانس متغیر ما به طور خودکار سرعت موتور را برای مطابقت با مصرف هوای واقعی تغییر میدهد.
• کاهش فشار عملیاتی سیستم: با حفظ فشار خط بسیار پایدار در محدوده 0.10 بار، کمپرسور نیاز به فشار بیش از حد شبکه را از بین می برد و در طول زمان مقادیر زیادی انرژی صرفه جویی می کند.
• چرخه های تخلیه کم مصرف: هنگامی که تقاضای هوای کارخانه به طور کامل متوقف می شود، موتور به جای کارکردن در بیکاری بالا، فوراً سرعت خود را کاهش می دهد و تخلیه غیر ضروری نیرو را کاهش می دهد.
• رتبه بندی بهره وری انرژی: مطابق با استانداردهای جهانی صرفه جویی در مصرف انرژی با کربن دوگانه
• سرعت موتور: درایو با سرعت متغیر با محدوده جریان قابل تنظیم از 30٪ تا 100٪
• جابجایی حجمی: 4.2 تا 148.5 m³/min خروجی پاسخگو
• محدوده کشش قدرت: سکوهای مقیاس پذیر 55 کیلووات تا 900 کیلووات
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | توان نصب شده (کیلووات) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | وزن - عملکرد کامل (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | وزن - عملکرد کامل (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
شرایط مرجع عملکرد برای واحد طبق پیوست C، ویرایش چهارم (2009) ISO 1217 اندازهگیری شد:
· رطوبت نسبی: 0%
· فشار ورودی مطلق: 1 بار
· دمای ورودی: 20 درجه سانتی گراد نرخ تخلیه (FAD) در فشارهای عملیاتی زیر اندازه گیری شد:
نوع سرعت ثابت:
· -7.5 میله نوع: 7 bar
· -8.6 میله نوع: 7 bar
· نوع -10 میله: 9 بار
نوع VSD:
· -8.6 میله نوع: 7 bar
· -10.4 نوع میله: 9 بار
· (2) سطح فشار صدا انتشار وزنی کلاس A ایستگاه کاری (LpWSAd). اندازه گیری بر اساس ISO 2151:2004 (با استفاده از روش اسکن شدت صدا 150 9614/2). ضریب تصحیح جدید اضافه شده یک مقدار کاملا نامشخص (KpAd) است که مطابق با کد تست است.
· (3) وزن فقط برای مرجع است. وزن واقعی ارائه شده غالب خواهد بود.
ZR/ZT 110-160 (FF) STD
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | توان نصب شده (کیلووات) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | وزن - عملکرد کامل (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | وزن - عملکرد کامل (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
طبق ISO 1217 پیوست C، ویرایش چهارم (2009)، شرایط مرجع عملکرد واحد به شرح زیر است:
· رطوبت نسبی: 0%
· فشار ورودی مطلق: 1 بار
· دمای ورودی: 20 درجه سانتی گراد
جابجایی FAD در فشارهای عملیاتی زیر اندازه گیری می شود:
مدل های سرعت ثابت:
-مدل های 7.5 میله: 7 بار
-مدل های 8.6 میله: 7 بار
-10 مدل میله: 9 بار
مدل های VSD:
-مدل های 8.6 میله: 7 بار
-10.4 میله مدل: 9 bar
(2) سطح فشار صوتی انتشار وزنی کلاس A ایستگاه کاری (LpWSAd). مطابق با ISO 2151:2004 (روش اسکن شدت صدا ISO 9614/2). ضریب تصحیح جدید اضافه شده KpAd نامشخص است و با کد آزمایشی مطابقت دارد.
(3) V1=380V، V2=400V.
(4) وزن فقط برای مرجع است. وزن واقعی غالب خواهد بود.
ZR/ZT 200-275 (FF)
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | توان نصب شده (کیلووات) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | وزن - عملکرد کامل (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | توان نصب شده (کیلووات) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | وزن - عملکرد کامل (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-رطوبت نسبی: 0%
- فشار ورودی مطلق: 1bar
-دمای ورودی: 20 درجه سانتیگراد
نرخ تخلیه (FAD) در فشارهای عملیاتی زیر اندازه گیری شد
نوع سرعت ثابت:
-7.5 نوع میله: 7 bar
-8.6 نوع میله: 7 bar
-10 میله نوع: 9 bar
نوع VSD:
-8.6 نوع میله: 7 bar
-10.4 نوع میله: 9 بار
(2) سطح فشار صوتی انتشار وزنی کلاس A ایستگاه کاری (LpWSAd).
اندازه گیری بر اساس ISO 2151:2004 (با استفاده از 150 9614/2 (روش اسکن شدت صدا).
ضریب تصحیح جدید اضافه شده یک مقدار کاملا نامشخص (KpAd) است که مطابق با کد تست است.
(3) وزن فقط برای مرجع است. وزن واقعی ارائه شده غالب خواهد بود.
ZR 300-750
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | توان نصب شده (کیلووات) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | وزن - عملکرد کامل (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | توان نصب شده (کیلووات) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | وزن - عملکرد کامل (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
شرایط مرجع عملکرد برای واحد طبق پیوست C، ویرایش چهارم (2009) ISO 1217 اندازهگیری شد:
· رطوبت نسبی: 0%
· فشار ورودی مطلق: 1 بار
· دمای ورودی: 20 درجه سانتی گراد نرخ تخلیه (FAD) در فشارهای عملیاتی زیر اندازه گیری شد:
نوع سرعت ثابت:
· -7.5 میله نوع: 7 bar
· -8.6 میله نوع: 7 bar
· نوع -10 میله: 9 بار
نوع VSD:
· -8.6 میله نوع: 7 bar
· -10.4 نوع میله: 9 بار
· (2) سطح فشار صدا انتشار وزنی کلاس A ایستگاه کاری (LpWSAd). اندازه گیری بر اساس ISO 2151:2004 (با استفاده از روش اسکن شدت صدا 150 9614/2). ضریب تصحیح جدید اضافه شده یک مقدار کاملا نامشخص (KpAd) است که مطابق با کد تست است.
· (3) وزن فقط برای مرجع است. وزن واقعی ارائه شده غالب خواهد بود.
ZR 200X-400X
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | توان نصب شده (کیلووات) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| مدل | حداکثر فشار اگزوز (بار) | FAD ترافیک (l/s) | FAD ترافیک (m³/min) | سطح نویز (dB(A)) | وزن استاندارد (کیلوگرم) | اندازه L (میلی متر) | اندازه W(mm) | اندازه H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
شرایط مرجع عملکرد برای واحد طبق پیوست C، ویرایش چهارم (2009) ISO 1217 اندازهگیری شد:
· رطوبت نسبی: 0%
· فشار ورودی مطلق: 1 بار
· دمای ورودی: 20 درجه سانتی گراد نرخ تخلیه (FAD) در فشارهای عملیاتی زیر اندازه گیری شد:
نوع سرعت ثابت:
· -7.5 میله نوع: 7 bar
· -8.6 میله نوع: 7 bar
· نوع -10 میله: 9 بار
نوع VSD:
· -8.6 میله نوع: 7 bar
· -10.4 نوع میله: 9 بار
· (2) سطح فشار صدا انتشار وزنی کلاس A ایستگاه کاری (LpWSAd). اندازه گیری بر اساس ISO 2151:2004 (با استفاده از روش اسکن شدت صدا 150 9614/2). ضریب تصحیح جدید اضافه شده یک مقدار کاملا نامشخص (KpAd) است که مطابق با کد تست است.
· (3) وزن فقط برای مرجع است. وزن واقعی ارائه شده غالب خواهد بود.
تولید هوای فشرده صنعتی می تواند تا 40 درصد از کل بودجه برق یک کارخانه را مصرف کند. کمپرسورهای هوای استاندارد با کارکردن در سرعتهای بالا ثابت، حتی زمانی که تقاضای هوا کاهش مییابد، مقدار زیادی نیرو را هدر میدهند و هوای تحت فشار را مستقیماً به جو برای کاهش فشار سیستم تخلیه میکنند.
این کمپرسور اسکرو بدون روغن با انرژی کم 55-900 کیلووات مهندسی شده به طور مستقیم به این موضوع می پردازد:
• میانگین صرفه جویی در انرژی 35٪: سیستم یکپارچه اینورتر فرکانس، خروجی موتور را به طور یکپارچه تعدیل می کند تا با تقاضای هوای نوسان کارخانه شما مطابقت داشته باشد.
• کاهش فشار عملیاتی سیستم: با حفظ یک باند فشار دقیق و باریک در 0.10 بار، دستگاه از فشار بیش از حد جلوگیری می کند و در مصرف انرژی اضافی صرفه جویی می کند.
• صفر تلفات تخلیه: موتور بدون دمیدن هوای فشرده به طور ایمن کند می شود و هر کیلووات را روی کار مفید متمرکز می کند.
DECHUAN پیکربندی های آیرودینامیکی سفارشی متناسب با چیدمان تسهیلات خاص شما را ارائه می دهد. تیم مهندسی ما تحقیقات اولیه تقاضا و ممیزی انرژی در محل را انجام می دهد و این نصب کمپرسور اسکرو بدون روغن کم مصرف را برای بهینه سازی تعادل انرژی کارخانه شما تنظیم می کند. ما از هر نصبی با پشتیبانی طولانی مدت تعمیر و نگهداری و تدارکات قطعات یدکی واقعی پشتیبانی می کنیم.
پاسخ: بسته به نرخ برق محلی و الگوهای شیفت کارخانه شما، اکثر تاسیسات پرتقاضا سرمایه گذاری اولیه را از طریق قبوض کمتر برق طی 12 تا 18 ماه کار مداوم بازیابی می کنند.
ج: بله. اینورتر داخلی با راندمان بالا در داخل یک کابینت الکتریکی اختصاصی و خنک قرار گرفته است. این تنظیم عملکرد فرکانس متغیر پایدار را در دمای محیط تا 50 درجه سانتیگراد تضمین می کند و از خروج الکترونیکی رایج در سیستم های پایین تر جلوگیری می کند.
A: موتور به طور خاص برای مدیریت حرارتی با سرعت کم طراحی شده است. این شامل یک سیستم فن خنک کننده مستقل و با سرعت ثابت است که دمای عملیاتی ایمن را حتی زمانی که کمپرسور با پیکربندی حداقل سرعت 30 درصد کار می کند حفظ می کند.
حق چاپ © 2025 Dechuan Compressor (Shanghai) Co., Ltd. کلیه حقوق محفوظ است.
